製品のデザインを改善して、製品の品質を向上させ、その同時に製造コストと時間を減らすことを考えたことがありますか？ここにあるリブとアンダーカットについてのデザインチップはご参考になれるかもしれない。
リブはプラスチック樹脂部品になくてはならない部品である。部品の強度を強くさせ、溶けたプラスチックのフローを順調にさせ、それに、製品にある他の部品の為にガイド、位置付けとサポートを提供する。
1. リブの設計は均一肉厚のプリンシプルを守るべき
図に示されてるように、デアリングカップを作る必要がある。オリジナルデザインにより、Aにクランプされたら、普通のクロ―の長さが足りなく、それに、Bにもクランプしにくい。設計を改善した後、もともとの円錐面Bを円柱面Cに変更し、クランプしやすくなった。又は、円筒面Dを追加してクランプしやすくなる。
リブの接点が丸い時、部品の厚肉が厚すぎ、部品の表面が収縮になってしまう。最高化された設計に、中空部分の肉厚を均一させ、表面の収縮が避けられる。
2. エアトラピングを避ける為にリブのトップに斜面を増加する
オリジナルのデザインに、リブのトップにある直角はエアのトラピングを引き起こす。それに注入に困難と欠陥を齎してくる。最高化されたデザインに、斜角またが丸角を増やし、リブトップのエアトラピングを避ける。 トラピングエア

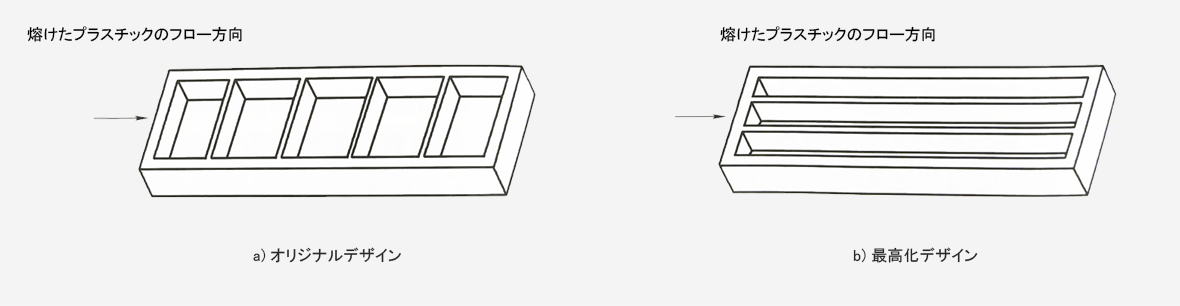

3.リブの方向が熔けたプラスチックのフロー方向と一致してる。
リブの方向は熔けたプラスチックのフロー方向と一致にすべく。それで、溶けものをスムーズに流動でき、射出効率も向上でき、エアトラピングなど引き起す欠陥も避けられるよう②なる。
金型にアンダーカットはパーティングラインとサイドラインにより実現できる。もっと複雑な射出成型の幾
何形状が実現できる。最も重要なのは金型のコストを増やす要素である。だから、金型のコストを低くする
為に、アンダーカットの設計を避けたほうがいい。

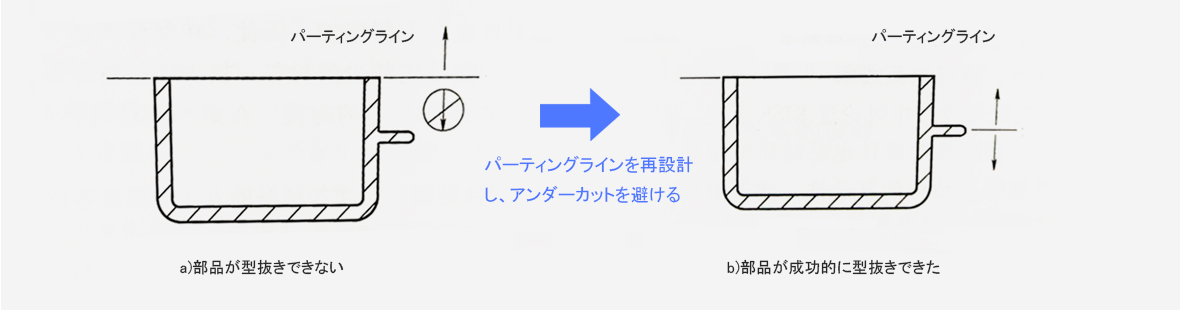

4. パーティングラインを改めて設計し、外側のアンダーカットを避けてもらう。
下記の部品を例にして、パーティングラインの再設計により、部品の型抜きが成功的に完成できる。

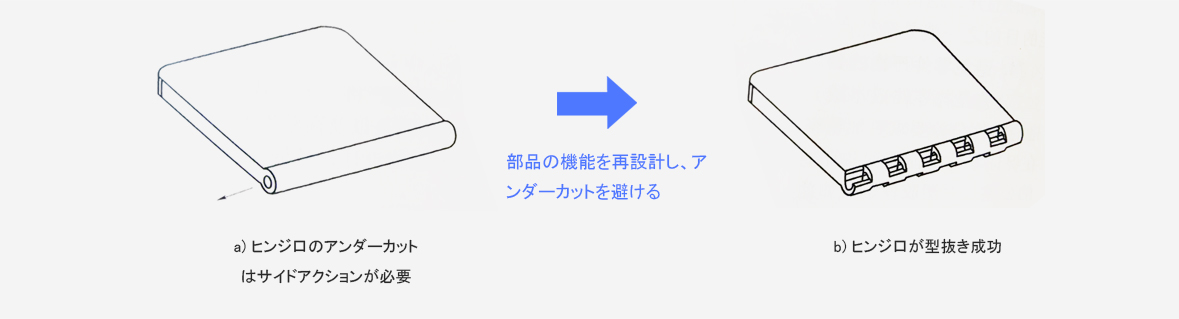

5. 部品の機能を再設計し、部品のアンダーカットを避ける
部品の特徴の設計を改善させ、部品の特徴で引き起す沢山の欠陥が避けられる。それに、サイドアクションも避けられ、金型のコストが更に低減できる。

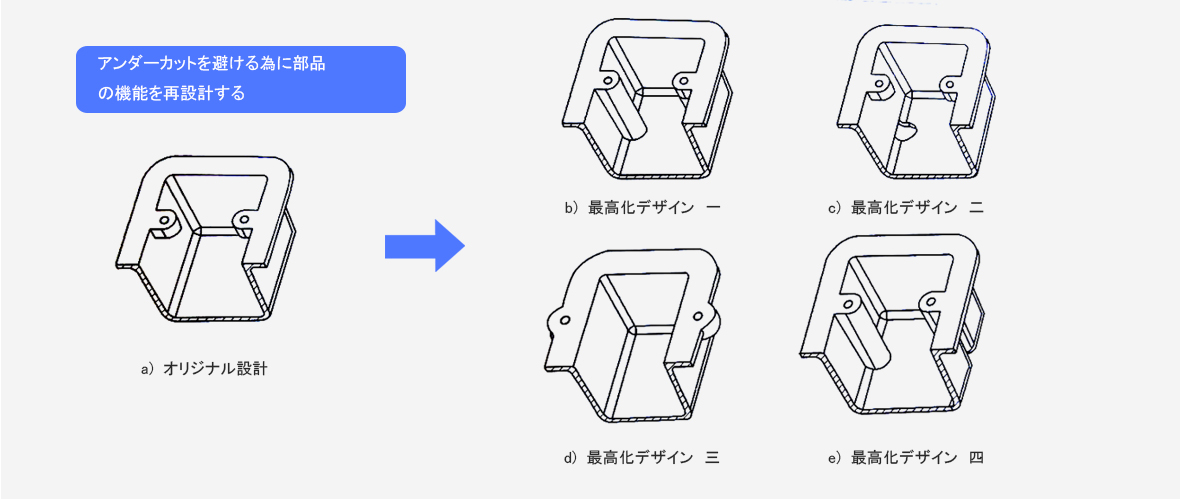

6. 部品の機能を再設計する。
部品にアンダーカットがあり、サイドアクションにより型抜きができる。サイドアクションは部品機能の再設計により避けられ、最高化のデザインに四つの方法がある。
