In qualità di fornitore di produzione ad alto misto e basso volume con oltre un decennio di esperienza, vorremmo condividere suggerimenti di progettazione che renderanno le tue parti facili da lavorare. In cambio, otterrai parti con tempi di consegna brevi, alta precisione e qualità superiore! La struttura della parte da lavorare a CNC dovrebbe essere facile da tagliare e rimuovere correttamente dagli strumenti. Questo per ridurre i tempi di cambio degli strumenti, migliorare l'efficienza lavorativa e ridurre i costi di produzione.

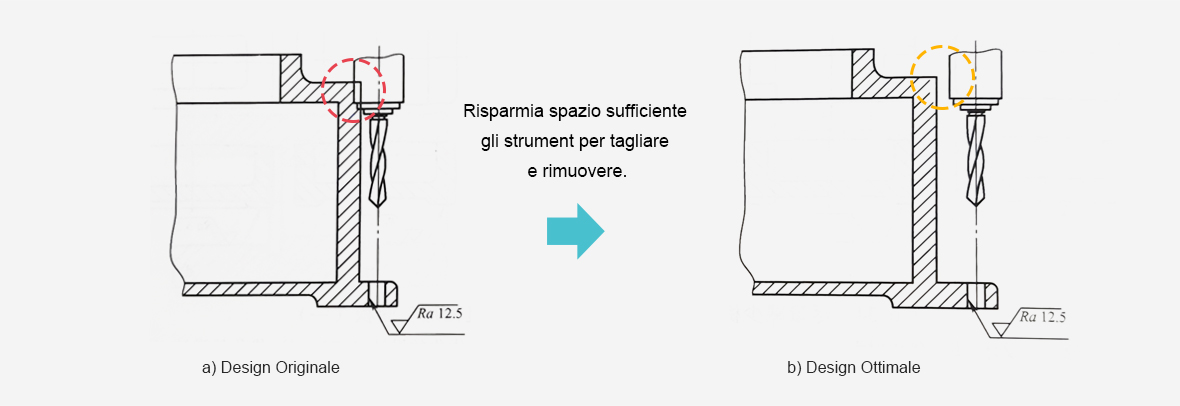

1. Abbastanza spazio per gli strumenti
Nel design originale, il foro è troppo vicino alla parete verticale della parte, il che interferisce con il mandrino del trapano. È possibile utilizzare solo l'utensile esteso non standard, ma la rigidità dell'utensile è scarsa. Mentre nel design ottimale, lo spazio è più grande, dove è possibile utilizzare uno strumento standard per garantire la precisione di produzione.

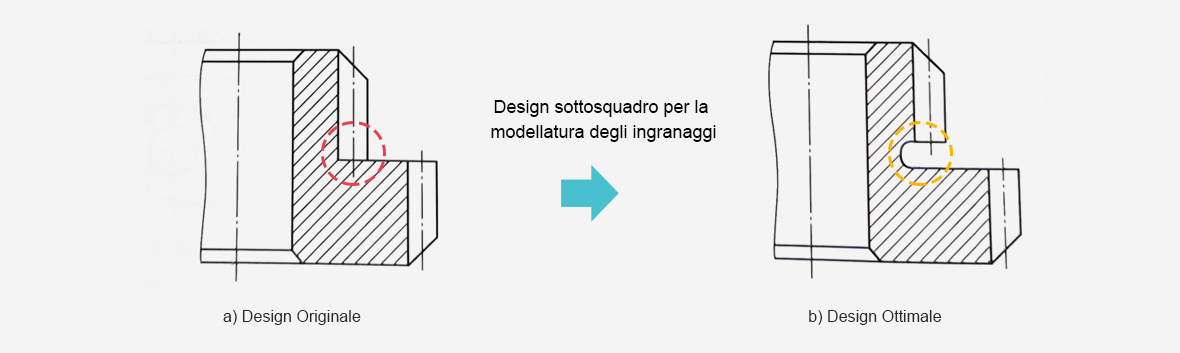

2. Sottosquadro della modellatura degli ingranaggi
Quando si modella l'ingranaggio, lasciare un sottosquadro, in modo che l'ingranaggio grande possa modellare o hobbing e l'ingranaggio piccolo possa modellare.

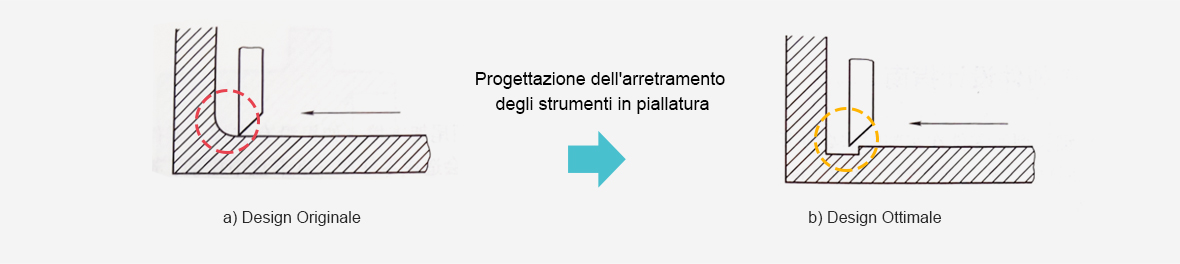

3. Arretramento degli strumenti in piallatura
Durante la piallatura, deve esserci spazio sufficiente per l'arretramento degli strumenti all'estremità anteriore della pialla, in modo che gli strumenti possano essere spostati.

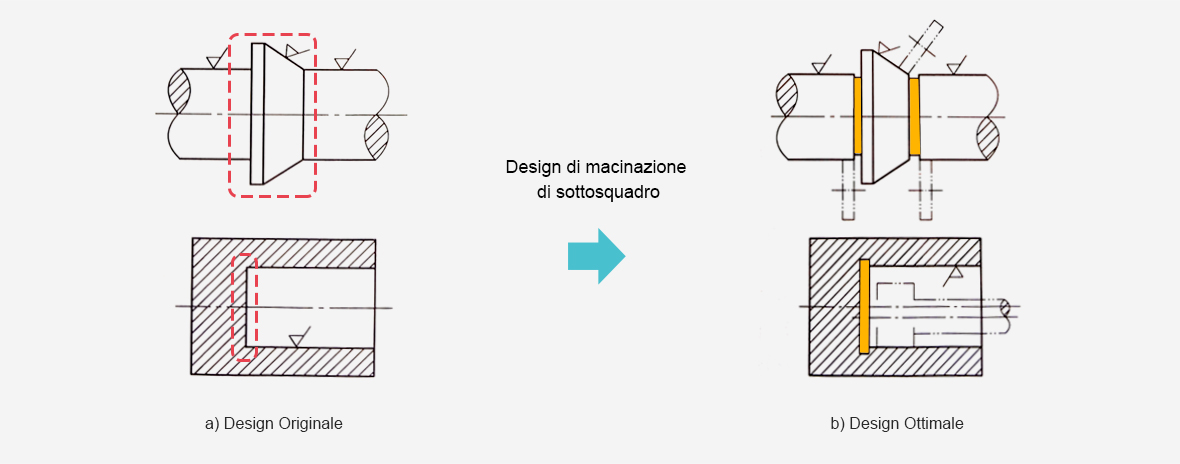

4. Macinazione di sottosquadro
Durante la macinazione la parte di transizione tra le superfici dovrebbe salvare il sottosquadro di molatura per facilitare il lavoro degli utensili.
Se hai altri suggerimenti di progettazione o suggerimenti da condividere, non esitare a contattarci. Clicca qui per ottenere un preventivo entro poche ore.
