Prova a utilizzare i parametri standard nella progettazione della parte e gli stessi parametri dovrebbero essere il più coerenti possibile. Quando i parametri standardizzati come il diametro del foro, la conicità, il diametro e il passo del foro filettato, il modulo dell'ingranaggio e l'angolo di pressione, il raggio dell'arco e la scanalatura vengono applicati nella progettazione, gli utensili standard, i morsetti e gli strumenti di misurazione possono essere utilizzati per ridurre l'operazione specializzata e realizzare efficienza in termini di tempo e costi nella produzione. Ci sono 5 casi di design a cui puoi fare riferimento.
1. La filettatura standardizzata

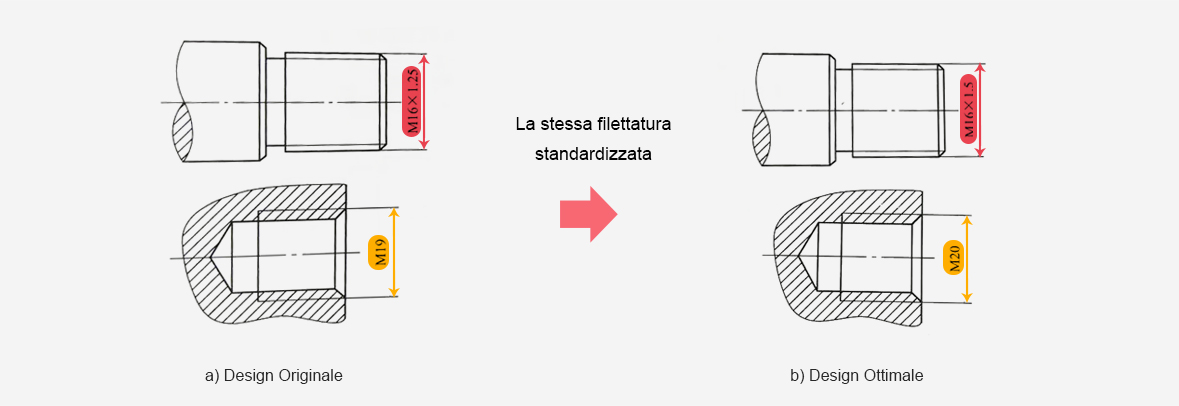

I parametri standardizzati dovrebbero essere applicati durante la progettazione della filettatura. Quindi, i rubinetti e gli stampi per filettatura standard possono essere utilizzati nella lavorazione.
2. La larghezza della scanalatura di ritiro dell'utensile

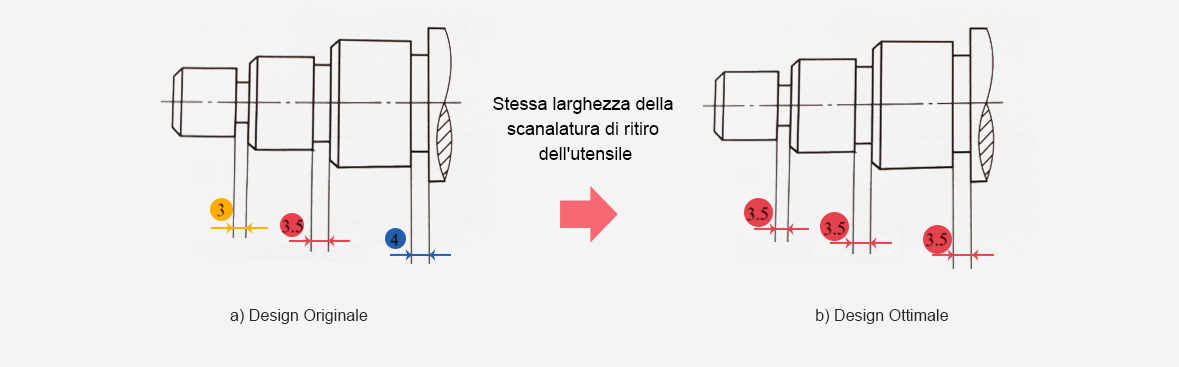

Nella progettazione originale, la larghezza della scanalatura di ritiro dell'utensile sull'asse è diversa. Necessita di sostituire i coltelli di scanalatura di diverse larghezze durante la tornitura, il che aumenta i tempi di cambio e impostazione dell'utensile. Nella progettazione ottimale, la larghezza della scanalatura di ritiro dell'utensile è della stessa dimensione. E tutte le scanalature vengono lavorate con un unico strumento, il che riduce il tipo di utensili e i tempi di cambio, risparmiando tempo di produzione. Durante lo stampaggio a iniezione, l'alta temperatura locale può degradare le parti, causando difetti di aspetto. Si consiglia di aggiungere raggi per garantire il flusso della massa fusa plastica.
3. Il raggio coerente

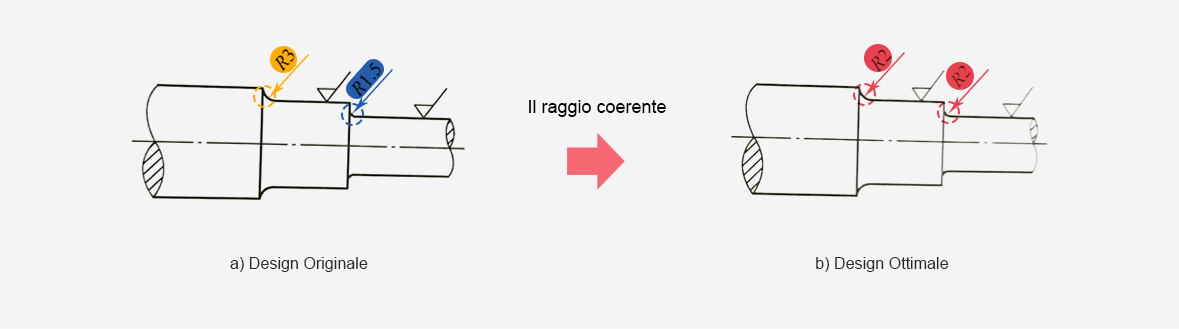

Come mostrato nella figura, il raggio di transizione sull'asse dovrebbe essere il più coerente possibile per facilitare la produzione.
4. Le scanalature chiavi coerenti

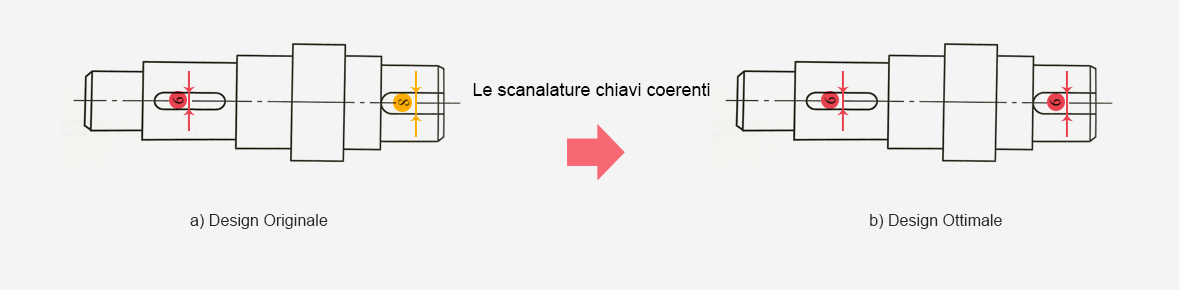

Come mostrato nella figura, lo stesso strumento può produrre tutte le scanalature chiavi , quando sono progettati con gli stessi parametri.
5. I fori filettati coerenti

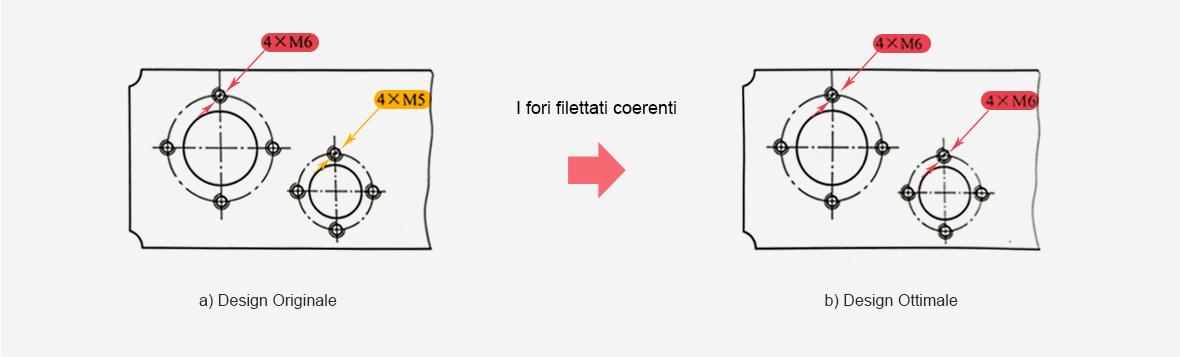

Come mostrato nella figura, i fori filettati di dimensioni simili sulla stessa faccia di estremità vengono cambiati nella stessa dimensione. Sarà facile per l'elaborazione e il montaggio.
Raccomandazioni pertinenti:
La progettazione dei fori è fondamentale per il collegamento delle parti di perforazione e può influire direttamente sulla difficoltà e sui costi di produzione. Per realizzare una produzione CNC economica ed efficiente in termini di tempo, ecco 5 linee guida di progettazione sui fori per le parti di foratura CNC.
