Gli angoli affilati dovrebbero essere evitati nelle parti in plastica, poiché possono impedire il flusso della fusione plastica, causando difetti sulle parti. Nel frattempo, la concentrazione dello sforzo può essere facilmente generata negli angoli affilati e riduce ulteriormente la resistenza delle parti. Pertanto, si consiglia di aggiungere raggi negli angoli acuti. Sono disponibili 3 suggerimenti di progettazione sull'aggiunta di raggi.
1. Gli angoli affilati esterni

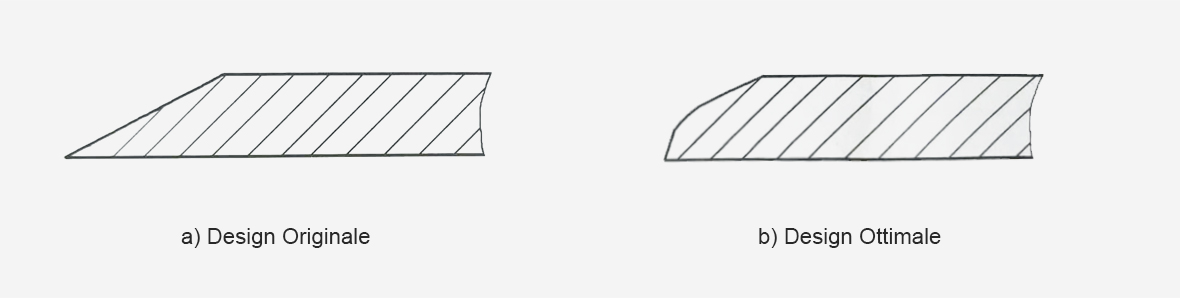

Il design degli angoli affilati esterni è come la figura.

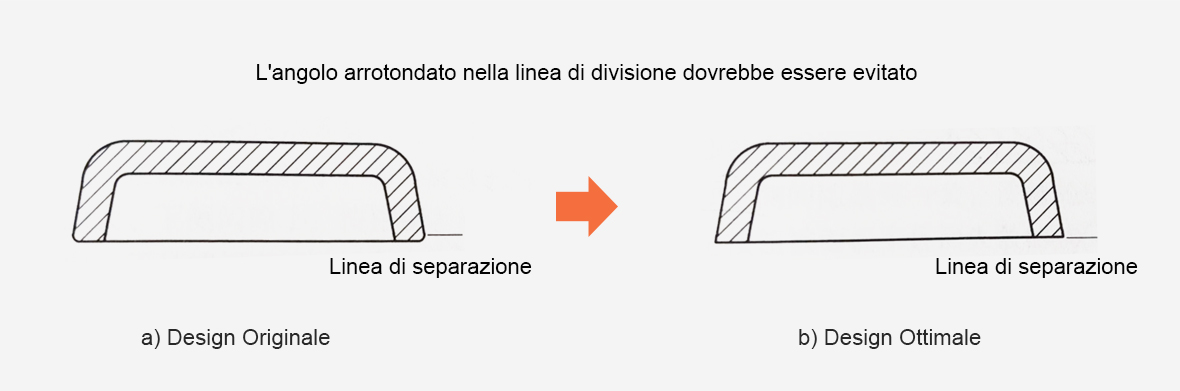

Naturalmente, non tutti gli angoli affilati esterni dovrebbero avere raggi. Ad esempio, gli angoli arrotondati nella linea di divisione potrebbero complicare la configurazione dello stampo, aumentare il costo dello stampo, provocare la rottura e influire sull'aspetto. Si suggerisce gli angoli affilati nella linea di divisione delle parti.
2. Gli angoli affilati nella direzione del flusso della plastica fusa

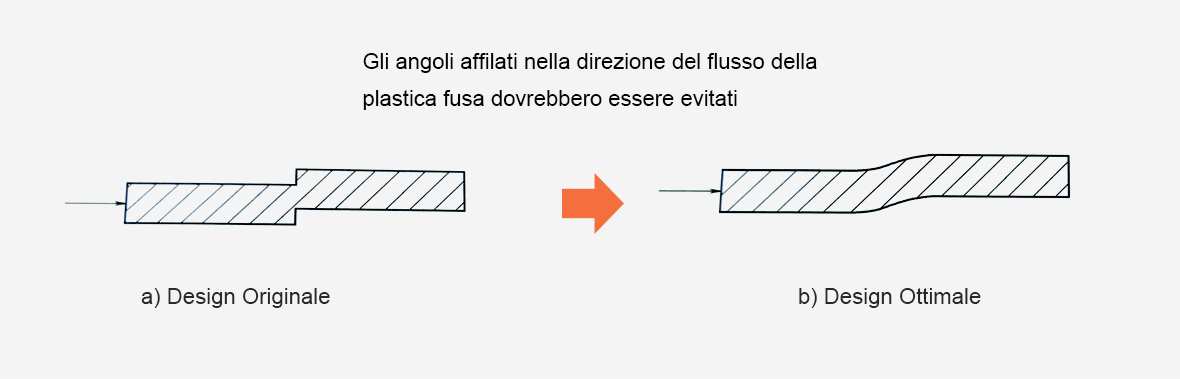

La direzione della freccia nella figura è la direzione del flusso del materiale plastico fuso. Nel design originale, l'angolo affilato può facilmente causare aria intrappolata durante lo stampaggio a iniezione, l'alta temperatura locale può degradare le parti, causando difetti di aspetto. Si consiglia di aggiungere raggi per garantire il flusso della massa fusa plastica.
3. Gli angoli affilati nelle articolazioni del muro
È probabile che la concentrazione di sforzo si generi negli angoli acuti delle parti. E gli angoli affilati sono facilmente comparsi nelle giunzioni tra la parete principale e la parete laterale delle parti, le giunzioni tra parete e nervature e le giunzioni tra parete e pilastri.

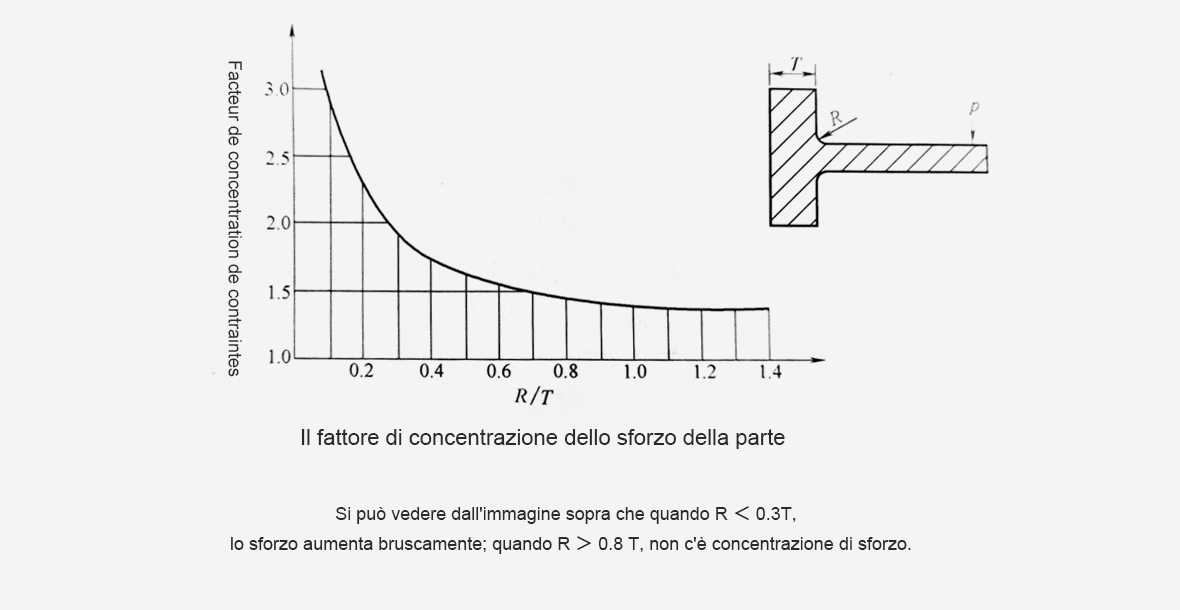

La relazione tra gli angoli affilati e il fattore di concentrazione della sollecitazione è mostrata nella figura sottostante (T = Spessore della parete, R = Raggi, p = il carico sopportato dal pezzo)

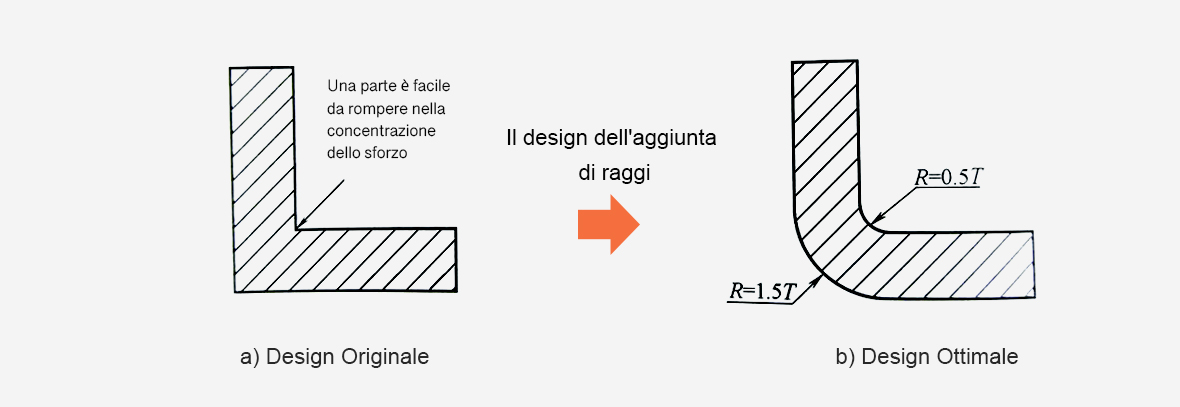

I raggi interni nei giunti della sezione della parte dovrebbero essere 0.5T e i raggi esterni dovrebbero essere 1.5T. Questo per garantire lo spessore della parete uniforme e ridurre la concentrazione dello sforzo nei giunti delle parti, come mostrato in figura. Naturalmente, i raggi non dovrebbero essere troppo grandi, altrimenti potrebbe causare la parete spessa e generare un restringimento.
