孔的设计对于连接钻孔部件至关重要，并直接影响制造难度和成本。为了实现经济高效且高效的 CNC 制造，以下是针对 CNC 钻孔部件的 5 条孔设计指南。

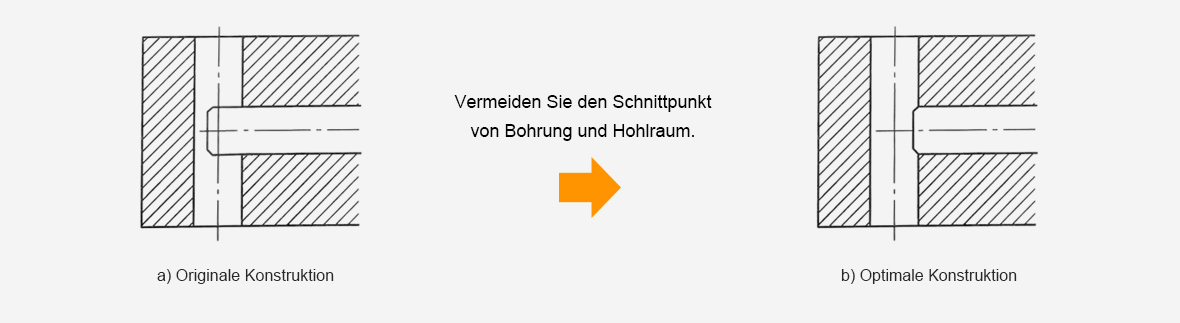

1. 孔与腔的交叉
如果交叉不可避免，则孔的中心应位于腔体的外部。

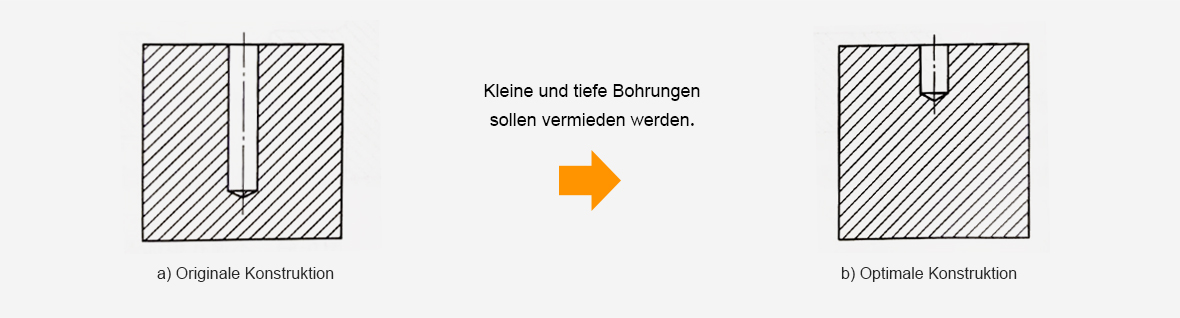

2. 孔小而深
孔太深会损坏钻头，并且排屑困难。孔深与直径的比值不应大于3。为了容纳加工过程中产生的切屑，深孔需要额外增加25%的孔深。建议使用阶梯孔代替深孔。

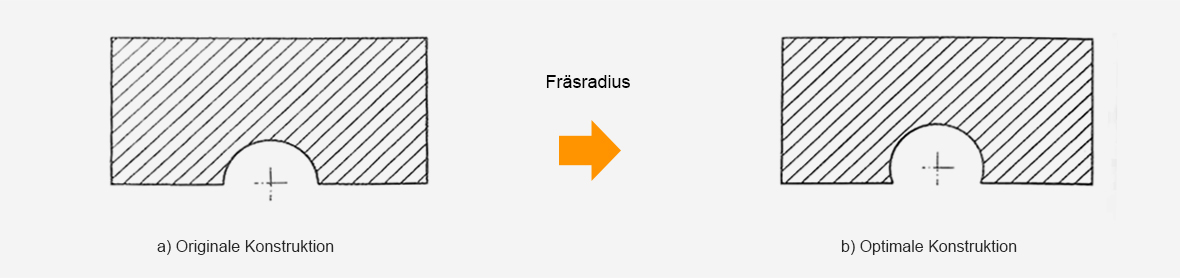

3. 孔的位置
确保孔的75％位于零件边缘内。否则，钻孔工具可能容易断裂。

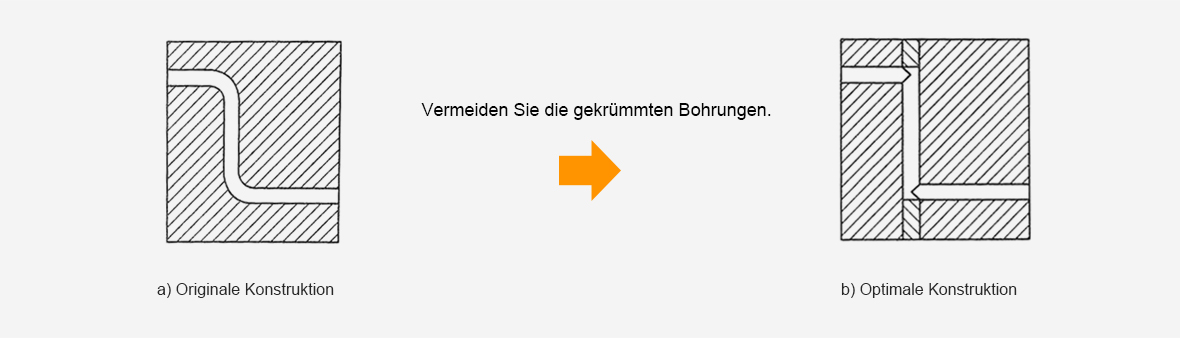

4.弯曲的孔
无法创建弧形孔。弧形孔可以优化为三个直角孔的组合。

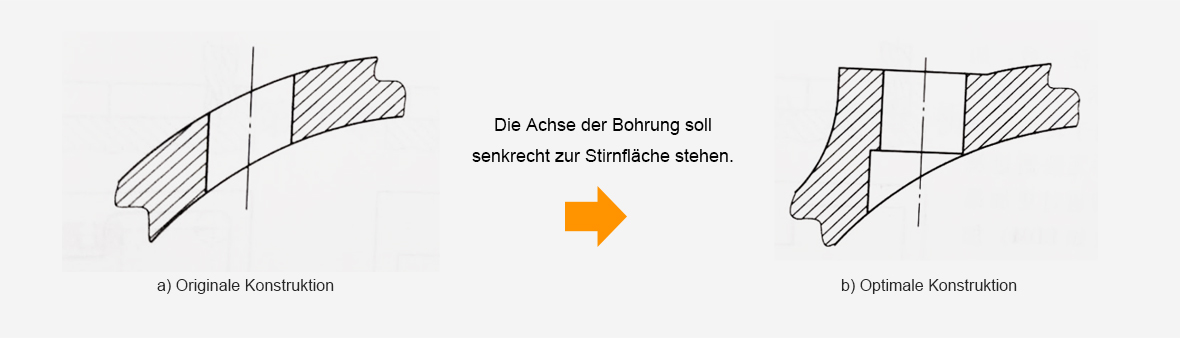

5. 孔的轴线
孔轴线应垂直于进出孔端面。否则，钻具易倾斜、弯曲，甚至断裂。避免在弯曲或倾斜的壁面上钻孔，以提高生产效率并确保精度。
