Sai come aumentare l'efficienza di produzione per le tue parti CNC? Sono disponibili 4 suggerimenti di progettazione sul morsetto nella lavorazione CNC. Le parti dovrebbero essere facili da serrare, ovvero un posizionamento accurato e un serraggio stretto. Pertanto, il tempo di serraggio verrà ridotto e l'efficienza e la qualità della produzione potranno essere aumentate.
1. La parte è progettata per facilitare il serraggio

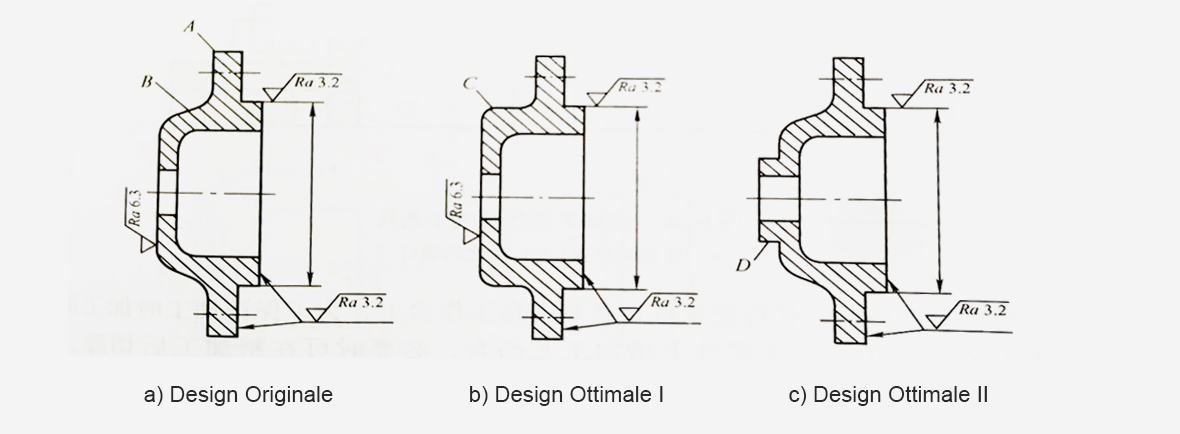

Come mostrato nella figura, il cappello del cuscinetto deve essere prodotto. Nel design originale, se è serrato in A, l'artiglio generale non è abbastanza lungo e non è facile da serrare in B. Nel design ottimizzato, B, la superficie conica circolare originale viene modificata nella superficie cilindrica C, che è facile per il serraggio. O aggiungendo una superficie cilindrica D per un facile serraggio.
2. Aggiunta di flange o fori

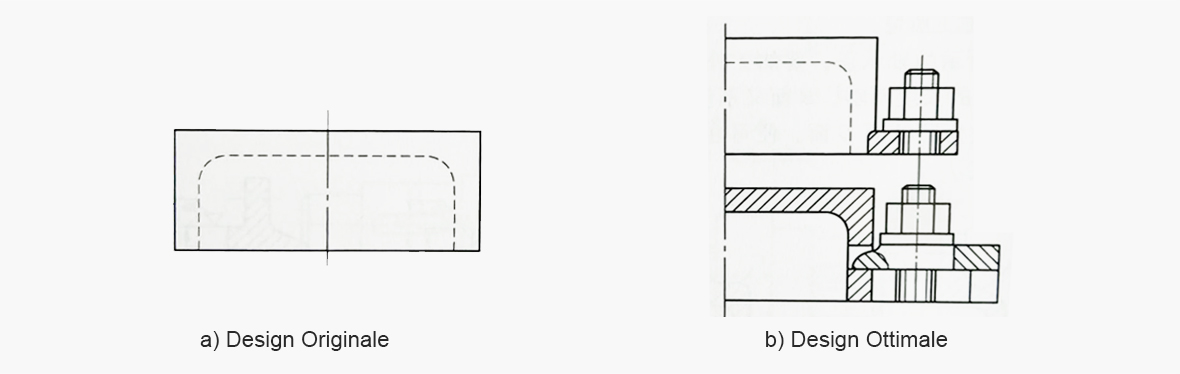

Nel design originale, non è facile serrare il pezzo piatto grande, mentre nel design ottimizzato, viene aggiunta una flangia o un foro serrato per un serraggio stretto mediante viti e piastre di pressatura e per un facile sollevamento e trasporto.
3. Aggiunta di configurazioni di sporgenze

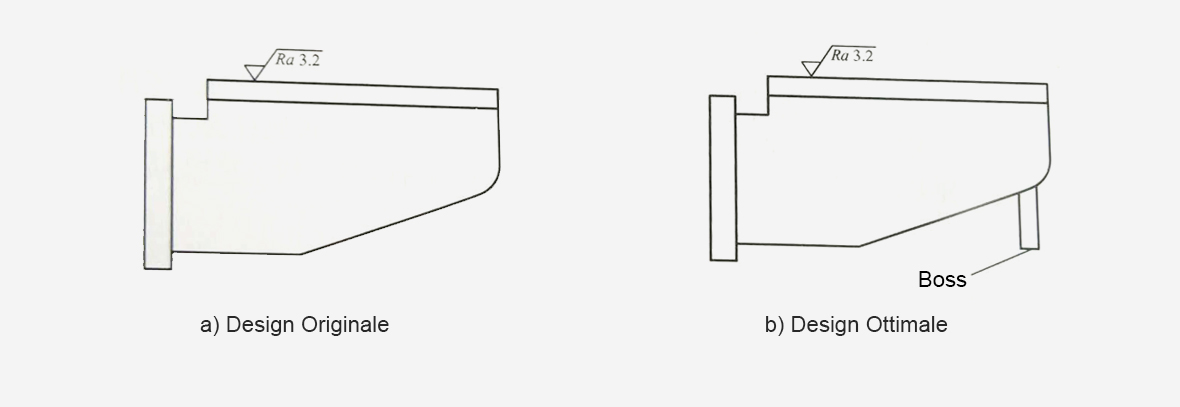

Quando si pianificano parti più grandi, di solito vengono fissate direttamente sul banco da lavoro. Per mantenere la superficie di produzione orizzontale per facilitare il serraggio e il posizionamento, è possibile aggiungere una sporgenza alla parte. E se necessario, può essere tagliato dopo aver terminato. Come mostrato nell'immagine, non vi è alcuna sporgenza nel design originale e la parte è difficile da bloccare e posizionare, mentre nel design ottimizzato, la sporgenza viene aggiunta alla parte per posizionare e serrare accuratamente.
4. Aumentare l'area di contatto del serraggio

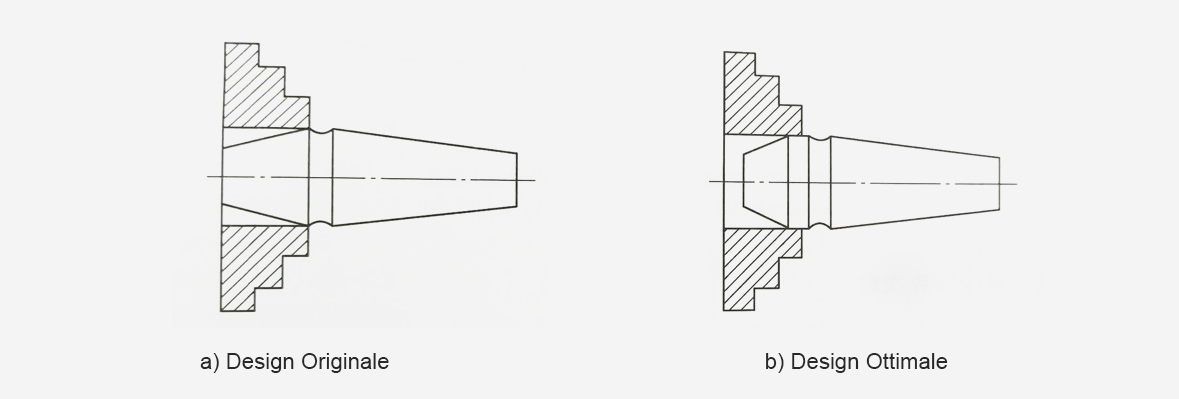

Nel progetto originale, quando la parte era fissata sul mandrino a tre griffe, la parte e l'artiglio erano a contatto in punti, il che è instabile. Nella progettazione ottimale, la superficie di contatto del pezzo in lavorazione e dell'artiglio è stata aumentata aggiungendo una superficie cilindrica. Questo è facile da impostare e migliora la stabilità del serraggio.
