Hai considerato i requisiti di lavorazione per la parte quando stai progettando le parti di lavorazione CNC? Partendo dalla premessa di soddisfare la funzione, l'aspetto estetico e l'affidabilità dei prodotti, la progettazione delle parti CNC dovrebbe essere facile per la produzione ed efficiente in termini di costi. Qui parleremo dei suggerimenti per la fresatura CNC:

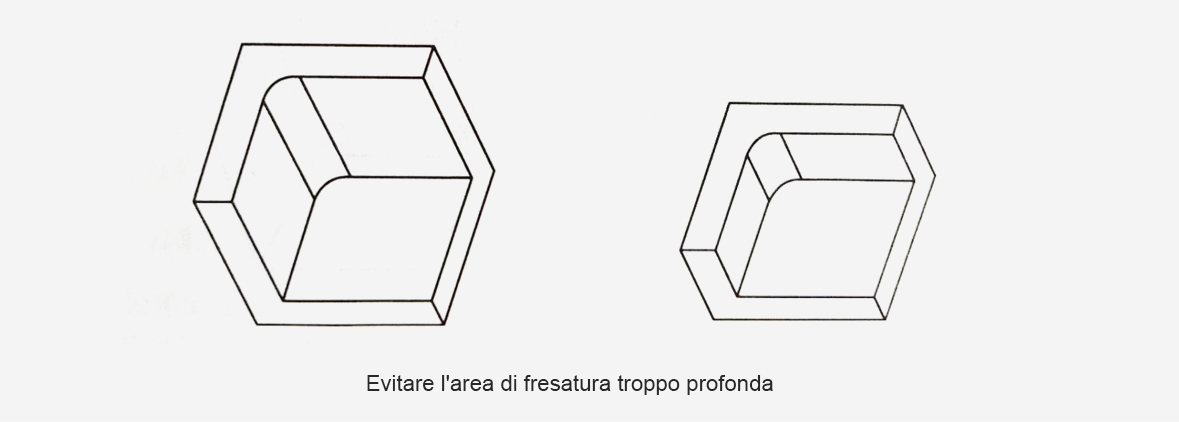

1. La profondità dell'area di fresatura
L'area di fresatura non deve essere troppo profonda e il rapporto tra profondità e larghezza non deve superare 3:1. Altrimenti, la fresa sarà facile da rompere, aumentando quindi il costo.

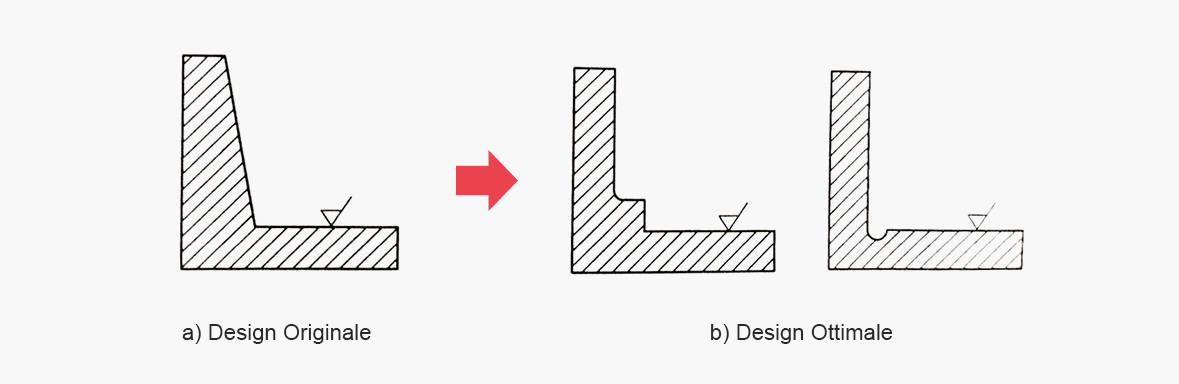

2. La vita della fresa
Se una fresa lunga è inevitabile, il design può essere ottimizzato per migliorare la durata della fresa, come mostrano le immagini seguenti.

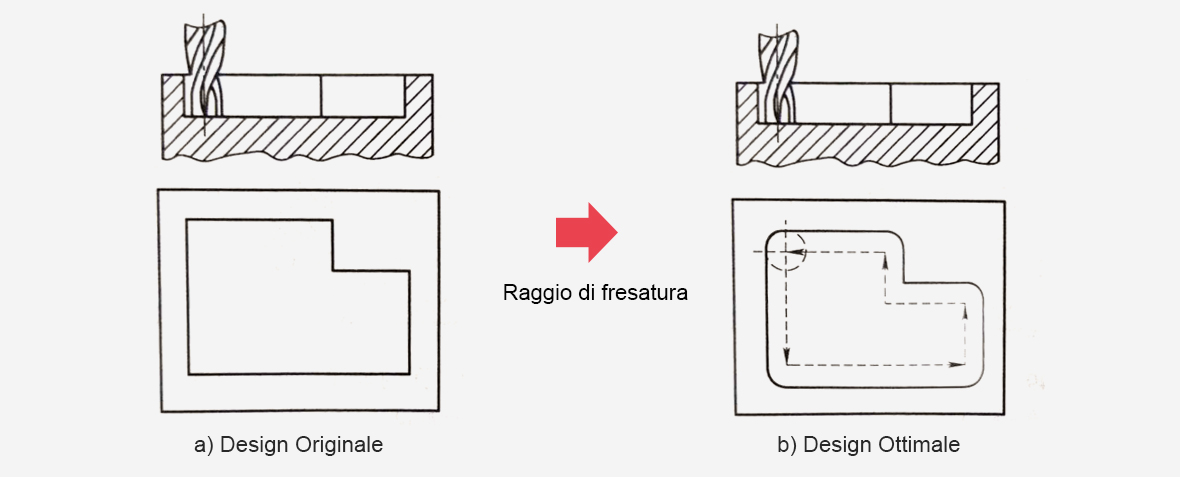

3. Il raggio dell'angolo
Il raggio dell'angolo deve essere mantenuto nell'angolo della grande area incavata della parte e il raggio dell'angolo deve essere coerente con il diametro della fresa standard. Come mostrato nella figura del progetto originale, l'angolo è ad angolo retto, la parte non è disponibile per la fresatura e dovrebbe essere prodotta tramite un processo più costoso (come EDM). Mentre nel design ottimizzato, la fresatura può essere realizzata aggiungendo il raggio dell'angolo.

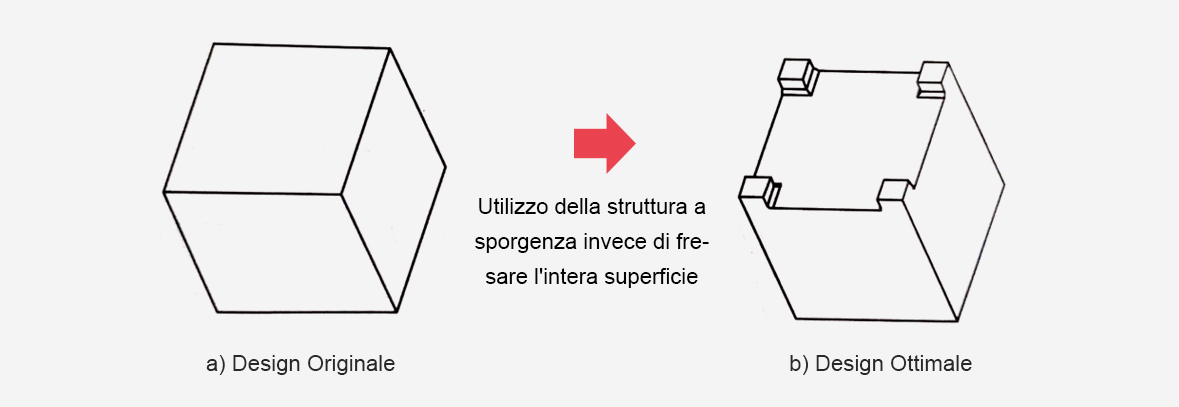

4. Aggiunta della struttura delle sporgenze
del pezzo, è necessaria la struttura della sporgenza. La superficie della struttura della sporgenza di fresatura anziché l'intera superficie sarà facile per garantire la planarità e ridurre l'area di fresatura.

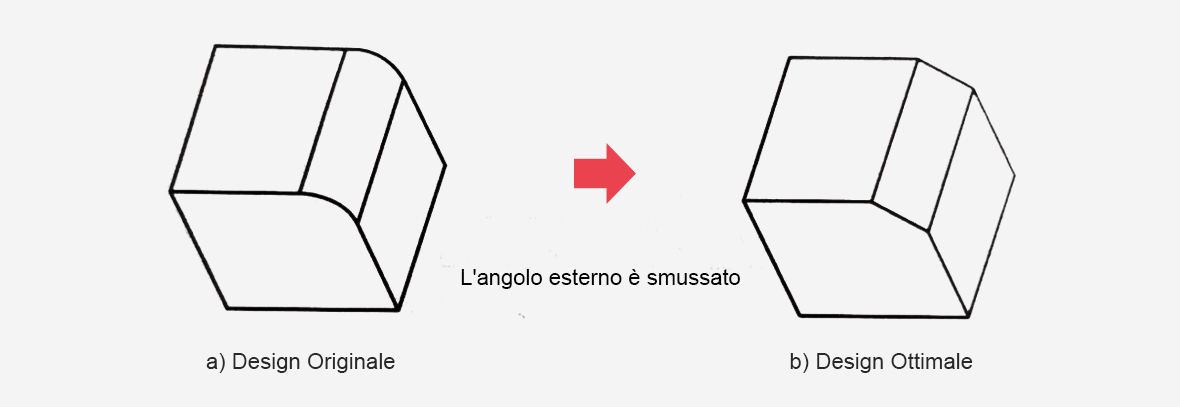

5. Angoli esterni
Piano inclinato anziché l'angolo arrotondato dovrebbe essere progettato per facilitare la fresatura. Perché l'angolo arrotondato richiede una fresa con denti ribassati, il che è problematico nel serraggio e aumenta i costi di produzione.
