La progettazione di prodotti è un lavoro impegnativo. Il progettista deve considerare ogni aspetto, inclusa la struttura del prodotto, la selezione dei materiali, le applicazioni finali e persino i prodotti dei concorrenti. C'è un fattore cruciale aggiuntivo - i requisiti del processo di produzione per la progettazione delle parti. Potresti chiederti perché il processo di produzione impone limiti alla progettazione delle parti e perché i produttori non lo cambiano semplicemente con altri processi? Ma in effetti, per trasformare il tuo design in una parte solida con meno tempo ed efficienza dei costi, dovrai pensare al processo di produzione durante la progettazione.
Questo articolo esplora i requisiti del processo di lavorazione CNC per la progettazione delle parti e parla di 5 suggerimenti per lavorare parti con costi inferiori, alta efficienza, alta qualità, nelle condizioni di soddisfare le esigenze delle funzioni del prodotto, aspetto e affidabilità.
Questo articolo esplora i requisiti del processo di lavorazione CNC per la progettazione delle parti e parla di 5 suggerimenti per lavorare parti con costi inferiori, alta efficienza, alta qualità, nelle condizioni di soddisfare le esigenze delle funzioni del prodotto, aspetto e affidabilità.
1. Allentare la tolleranza delle parti
Più stretta è la tolleranza della parte, maggiore è il costo della parte. Lo stesso vale per le parti lavorate. Vedi il grafico qui sotto, con l'aumento dei requisiti sulla precisione delle parti, sono richiesti processi di produzione più precisi, che sono seguiti da una minore efficienza di produzione e costi di produzione crescenti.
Si può concludere che è meglio evitare tolleranze strette. Più lasche sono le tolleranze delle parti, più facilmente le parti possono essere lavorate. Come passare a tolleranze lasche? Puoi iniziare da due lati.
a. La geometria del prodotto: ci sono molti modi per evitare la tolleranza stretta delle parti, come progettare spazi ragionevoli, semplificare le relazioni di assemblaggio del prodotto, utilizzare caratteristiche di posizionamento, combinare punti o linee con una superficie invece di combinare superfici.
b. La superficie della parte: la superficie che ha meno requisiti di precisione e qualità inferiore non dovrebbe essere progettata come superficie con alta precisione e alta rugosità. Inoltre, le superfici che non devono essere lavorate non dovrebbero essere progettate come superficie lavorata.

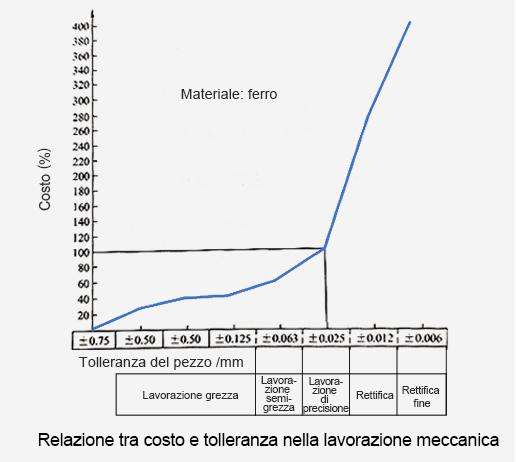

La relazione tra costo e tolleranza delle parti lavorate
2. Semplificare la struttura dei prodotti e delle parti
Dividendo e combinando ragionevolmente i prodotti, la struttura dei prodotti e delle parti è semplificata, così che l'intero prodotto è facile da lavorare, seguito da una qualità di lavorazione migliorata e costi di produzione ridotti.
Quando si progettano parti lavorate, non è sufficiente considerare dal punto di vista di una singola parte, ma è meglio considerare dalla prospettiva complessiva del prodotto, considerando la fattibilità, l'efficienza di produzione e il costo di lavorazione di ogni parte nella lavorazione. Attraverso la divisione e combinazione ragionevoli dei prodotti, semplificando la struttura dei prodotti e delle parti, l'intero prodotto sarà facilmente lavorato con alta qualità e costi di produzione inferiori.
Nel design originale, la struttura geometrica complessa richiede tempo nella lavorazione, mentre la parte a struttura semplice nel design ottimale riduce i costi di lavorazione e aumenta l'efficienza di produzione.
Quando si progettano parti lavorate, non è sufficiente considerare dal punto di vista di una singola parte, ma è meglio considerare dalla prospettiva complessiva del prodotto, considerando la fattibilità, l'efficienza di produzione e il costo di lavorazione di ogni parte nella lavorazione. Attraverso la divisione e combinazione ragionevoli dei prodotti, semplificando la struttura dei prodotti e delle parti, l'intero prodotto sarà facilmente lavorato con alta qualità e costi di produzione inferiori.
Nel design originale, la struttura geometrica complessa richiede tempo nella lavorazione, mentre la parte a struttura semplice nel design ottimale riduce i costi di lavorazione e aumenta l'efficienza di produzione.

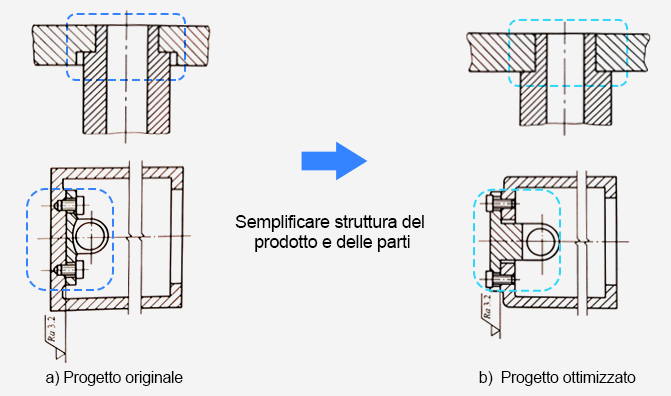

Semplificare la struttura dei prodotti e delle parti
a) Design originale
b) Design ottimale
3. Ridurre la difficoltà di produzione
Non c'è dubbio che sia difficile lavorare la superficie interna rispetto alla superficie esterna. Pertanto, le parti dovrebbero essere ragionevolmente progettate per ridurre la difficoltà di lavorazione.
Vedi il design originale come mostrato sotto, è difficile lavorare una scanalatura anulare interna. Mentre nel design ottimale, è facile lavorare la superficie esterna della parte e non influisce sull'applicazione.
Vedi il design originale come mostrato sotto, è difficile lavorare una scanalatura anulare interna. Mentre nel design ottimale, è facile lavorare la superficie esterna della parte e non influisce sull'applicazione.

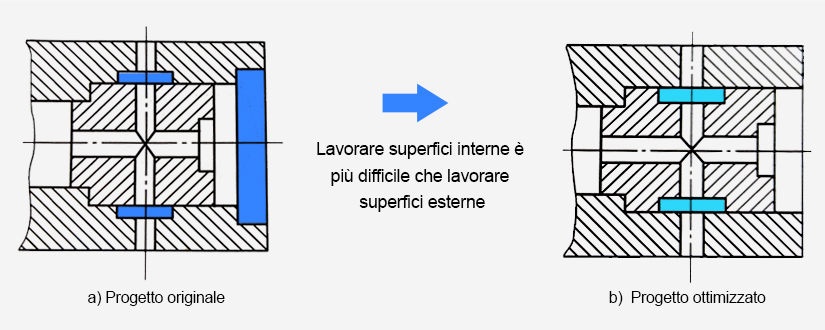

Lavorare la superficie interna
è più difficile di
lavorare la superficie esterna.
è più difficile di
lavorare la superficie esterna.
a) Design originale
b) Design ottimale
4. Rendere le dimensioni facili da misurare
Quando si marcano i disegni delle parti delle parti lavorate, le dimensioni marcate dovrebbero essere facili da misurare.
Vedi il design originale come mostrato sotto, il riferimento di dimensione è il lato A, che non è facile da misurare; mentre nel design ottimizzato, il riferimento di dimensione è il lato B, che è conveniente per la misurazione.
Vedi il design originale come mostrato sotto, il riferimento di dimensione è il lato A, che non è facile da misurare; mentre nel design ottimizzato, il riferimento di dimensione è il lato B, che è conveniente per la misurazione.

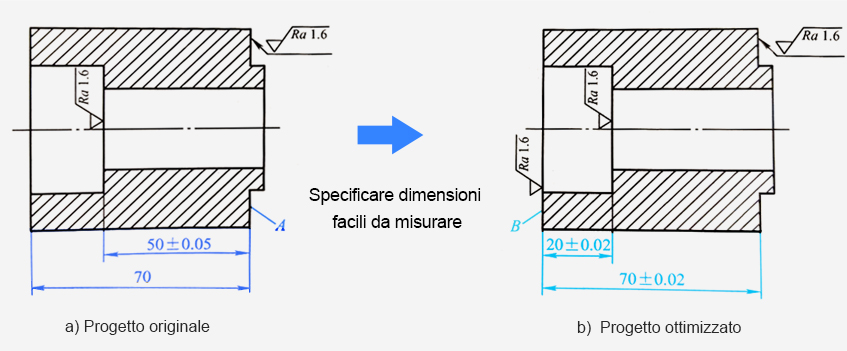

Rendere le dimensioni
facili da misurare
facili da misurare
a) Design originale
b) Design ottimale
5. Cercare di evitare il processo di lavorazione CNC
Sì, puoi capire il significato dalle parole. La lavorazione CNC è relativamente costosa e richiede tempo nella produzione e non consente parti con geometria estremamente complessa. Nelle industrie in crescita, la lavorazione CNC è stata sostituita da più processi di produzione, come lo stampaggio a iniezione, la stampa, la pressofusione, ecc. Pertanto, un progettista di prodotti deve porre una domanda che è se è possibile utilizzare altri processi di produzione invece della lavorazione CNC.
Quei suggerimenti ispirano il tuo design? Più linee guida di progettazione e suggerimenti sulle parti lavorate per accelerare il tuo ciclo di vita di sviluppo prodotto efficiente in termini di costi, segui il nostro BLOG, CONTATTACI per condividere i tuoi pensieri.
