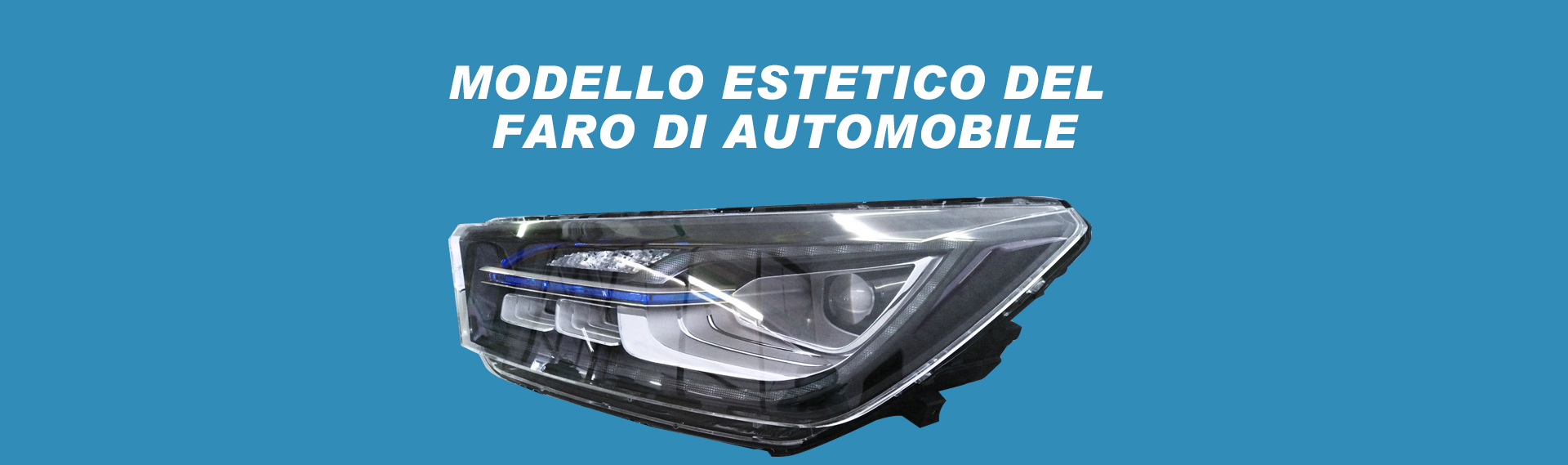

SFONDO DEL PROGETTO
Il cliente è una nota azienda automobilistica. Hanno sviluppato nuovi fari e poi sono arrivati a RPWORLD per modelli estetici di alta qualità. Lo stampo viene utilizzato per la revisione dell'aspetto e per i test di illuminazione, che stabilisce standard di processo elevati per il post-trattamento. inoltre, il tempo di consegna per questo progetto è di 20 giorni di calendario.
Sfide
• Orario stretto
• Elevata qualità e molteplici requisiti post-trattamento
• Illuminazione funzionale. Gli abbaglianti, gli anabbaglianti, gli indicatori di direzione e le luci di posizione devono essere accesi in qualsiasi combinazione o in un modo unico.
• Il disegno non è stato definitivamente bloccato, dovremmo regolare manualmente l'assieme se si verificano interferenze o problemi imprevisti.
• Il guscio del faro è stato sovradimensionato con una struttura complessa, che deve essere prima divisa e poi incollata insieme. È facile causare bolle e altri difetti.
• Sono necessari due o tre diversi effetti di superficie da mostrare su più parti, il che richiede standard elevati sulla combinazione di diverse soluzioni di produzione e processi di post-trattamento.
ANALISI DEL PROGETTO
Parti multiple:
• Un faro contiene 25 parti singole, richiede un trattamento diverso trattamento
La dimensione del guscio dei fari è 659*224*345 mm
• Il guscio del faro era sovradimensionato e non poteva essere prodotto da una parte solida
Produttività con difficoltà
• Strisce LED difficili da elaborare con strutture complesse e che soddisfano requisiti di alta precisione
▲ Assembly view
▲ Exploded view
PRODUZIONE
È stato preparato un programma di produzione dettagliato per la produzione e il controllo di qualità.
Programmazione
Fresatura CNC
Assemblaggio
Lucidatura
Post-trattamento
POST-TRATTAMENTO
Lucidatura su parti in PMMA:
• Il faro e il guscio del led sono realizzati in materiale PMMA.

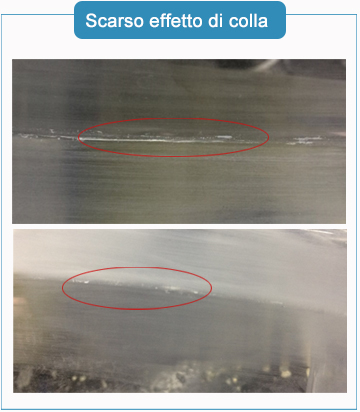

• Il guscio del faro è stato prodotto dalla soluzione di colla e spaccatura con materiale PMMA, causerà bolle e altri difetti se non incolliamo bene.
• Per ottenere un buon effetto di trasparenza, abbiamo lucidato le parti in PMMA con carta vetrata 600#, 800#, 1200#, 1500#, 1800#, 2200# passo dopo passo.
• Il guscio del led ha molti dettagli sulla superficie, il lavoro di lucidatura è importante per assicurarne l'aspetto.
• Il guscio del faro è stato lucidato dai nostri tecnici manuali, che hanno oltre 15 anni di esperienza in questo settore. E hanno fatto bene.
Placcatura dicroica:

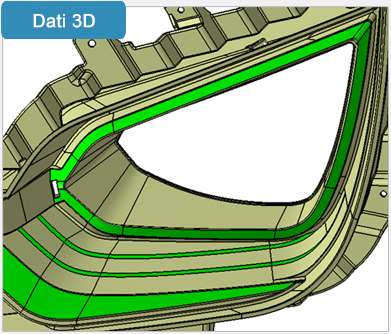

• Questa ciotola del riflettore come una forma a gradini, necessita di placcatura dicroica. La superficie verde richiede una placcatura lucida, la superficie gialla è la placcatura opaca. La complessa struttura richiede esperienza e tecnologia sul processo di trattamento delle superfici. I nostri tecnici esperti gestiscono meticolosamente la superficie passo dopo passo e finalmente ottengono l'aspetto ideale.

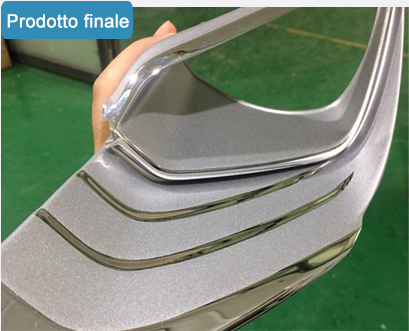

Parte singola con effetti multipli:
• La parte in PMMA sottostante deve essere blu trasparente. L'area verde richiede una placcatura lucida e l'area gialla deve essere opaca.
Assemblaggio di base:
• Illuminazione
• Per l'illuminazione funzionale, abbiamo ottenuto le perline led e il controllo e poi li assembliamo come segue. Potrebbe essere illuminato da combinazione libera.

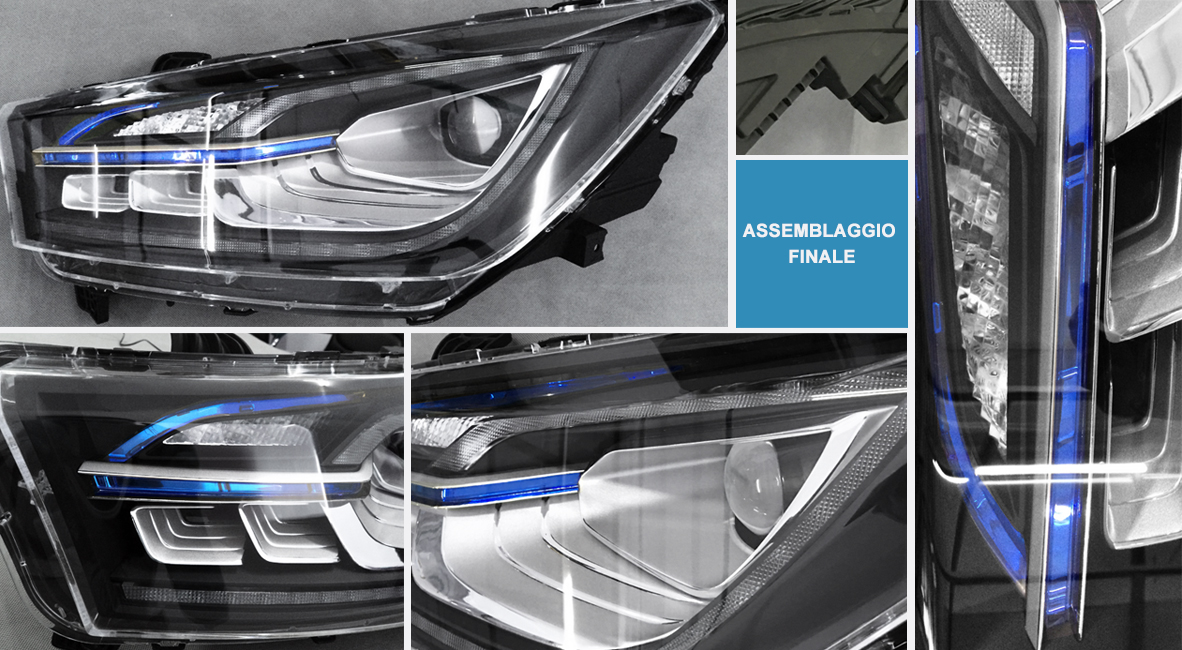

Dopo che tutti i prodotti sono finiti, il prossimo passo importante è l'assemblaggio finale.
• Tutte le parti sono in custodia e assemblate nell'officina senza polvere, proteggendola da graffi e altri difetti.
CONTROLLO QUALITÀ, IMBALLAGGIO E CONSEGNA
• Il dipartimento di garanzia della qualità ha ispezionato le parti ben assemblate, inclusa la quantità del prodotto, l'effetto dell'aspetto, il test di funzionamento e così via. Va tutto bene per la consegna.
• Stiamo rigorosamente sull'imballaggio per evitare danni. Inoltre, abbiamo collaborato con famose società di espresso come DHL, UPS, ecc. per consegne rapide e sicure.
